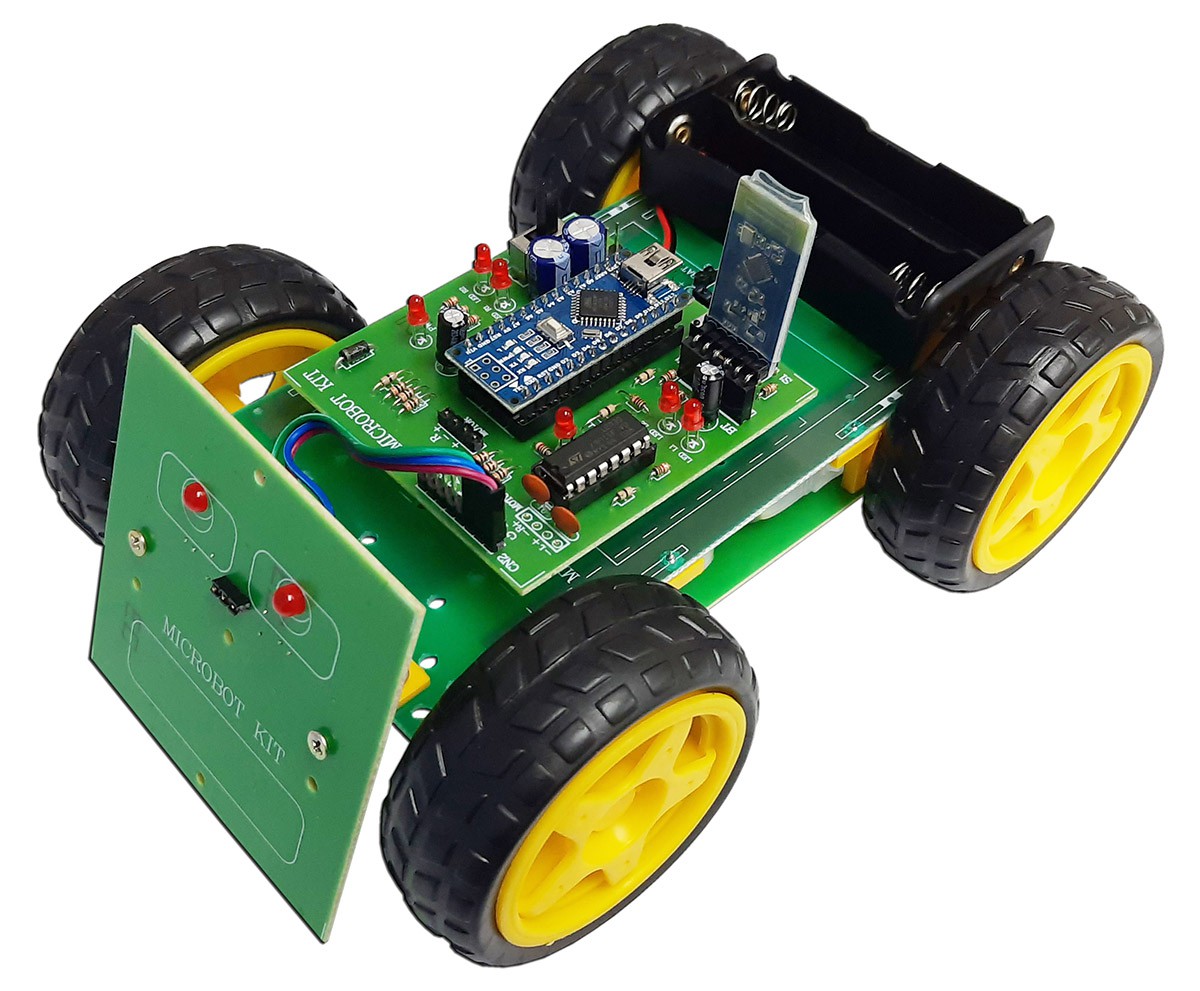

MB107: หุ่นยนต์ MicroBot 4WD ควบคุมด้วยโทรศัพท์มือถือ (บลูทูธ)

หุ่นยนต์ชุดนี้ควบคุมแบบไร้สายโดยใช้สัญญาณบลูทูธเป็นสื่อกลางในการควบคุมการทำงาน ซึ่งข้อดีของบลูทูธคือ กินพลังงานต่ำกว่าระบบไร้สายแบบไวไฟ และยังเป็นที่นิยมในการใช้สื่อสารกับโทรศัพท์มือถือ นอกจากนั้นการเขียนโปรแกรมควบคุมการทำงานและแอพพลิเคชั่นยังง่ายกว่าระบบไวไฟ ดังนั้นจึงเหมาะสำหรับผู้ที่เริ่มเรียนรู้ระบบไร้สายอย่างมาก

โมดูลบลูทูธที่ใช้กับหุ่นยนต์ชุดนี้จะใช้รุ่น JDY33 เป็นโมดูลบลูทูธที่สามารถติดต่อสื่อสารได้กับอุปกรณ์ได้หลากหลาย เช่น เครื่องคอมพิวเตอร์, โทรศัพท์มือถือระบบ Android และระบบ IOS โดยจะทำงานที่ความถี่ 2.4GHz รุ่นของบลูทูธเป็นรุ่น 3.0 SPP+BLE4.2 ความเร็วในการรับส่งข้อมูลแบบ SPP สูงสุด 16K bytes/s และแบบ BLE สูงสุด 4 bytes/s ระยะทางในการรับส่งสูงสุด 20 เมตร (ในที่โล่ง) กำลังส่งสัญญาณสูงสุด 6db ความไวในการรับสัญญาณ -96dbm

บอร์ดที่ใช้ในการควบคุมการทำงานจะใช้บอร์ด Arduino Nano V3.0 โดยภายในจะมีไอซีไมโครคอนโทรลเลอร์เบอร์ ATMEGA328 เป็นไอซีหลัก มีหน่วยความจำแบบแฟลช ขนาด 32KB SRAM 2KB EEPROM 1KB นอกจากนั้นที่บอร์ดยังมีไอซี CH340 สำหรับแปลงสัญญาณ USB เป็น UART เพื่อใช้ในการเชื่อมต่อกับคอมพิวเตอร์สำหรับโหลดโปรแกรมควบคุมที่เราเขียนขึ้น ผู้ใช้สามารถเขียนโปรแกรมควบคุมผ่านโปรแกรม Arduino IDE ได้ ด้วยคุณสมบัติที่กล่าวมาจึงสามารถนำไปพัฒนาสู่การสั่งงานผ่านระบบอินเตอร์เน็ตหรือที่เราเรียกว่า Internet of Things หรือ IoT ได้ในที่สุด

นอกจากที่ผู้ใช้ได้เรียนรู้เกี่ยวกับการเขียนโปรแกรมควบคุมแล้ว ยังได้เรียนรู้เกี่ยวกับระบบแม็คคานิกส์ต่างๆ เช่น การทำงานของมอเตอร์เกียร์, เรียนรู้การสร้างแอพพลิเคชั่นเพื่อใช้ในการควบคุมหุ่นยนต์ และเรียนรู้การทำงานของวงจรอิเล็กทรอนิกส์


คุณสมบัติ

- ใช้แหล่งจ่ายไฟ : 6 โวลท์ดีซี

- กินกระแสประมาณ 500 มิลลิแอมป์

- สามารถใช้แอพพลิเคชั่นบนโทรศัพท์มือถือควบคุมหุ่นยนต์ได้ผ่านระบบบลูทูธ

- ใช้โมดูลบลูทูธ รุ่น JDY33 ในการเชื่อมต่อสัญญาณ

- แอพพลิเคชั่นที่จัดทำไว้ ใช้ได้บนโทรศัพท์มือถือระบบ ANDROID ไม่เกินเวอร์ชั่น 10

- ขนาดแผ่นวงจรพิมพ์ของวงจรควบคุม : 2.56 นิ้ว x 2.76 นิ้ว

+ สินค้ารายการนี้เป็นแบบชุดลงปริ้นท์

+ ดาว์นโหลดคู่มือการใช้งาน
