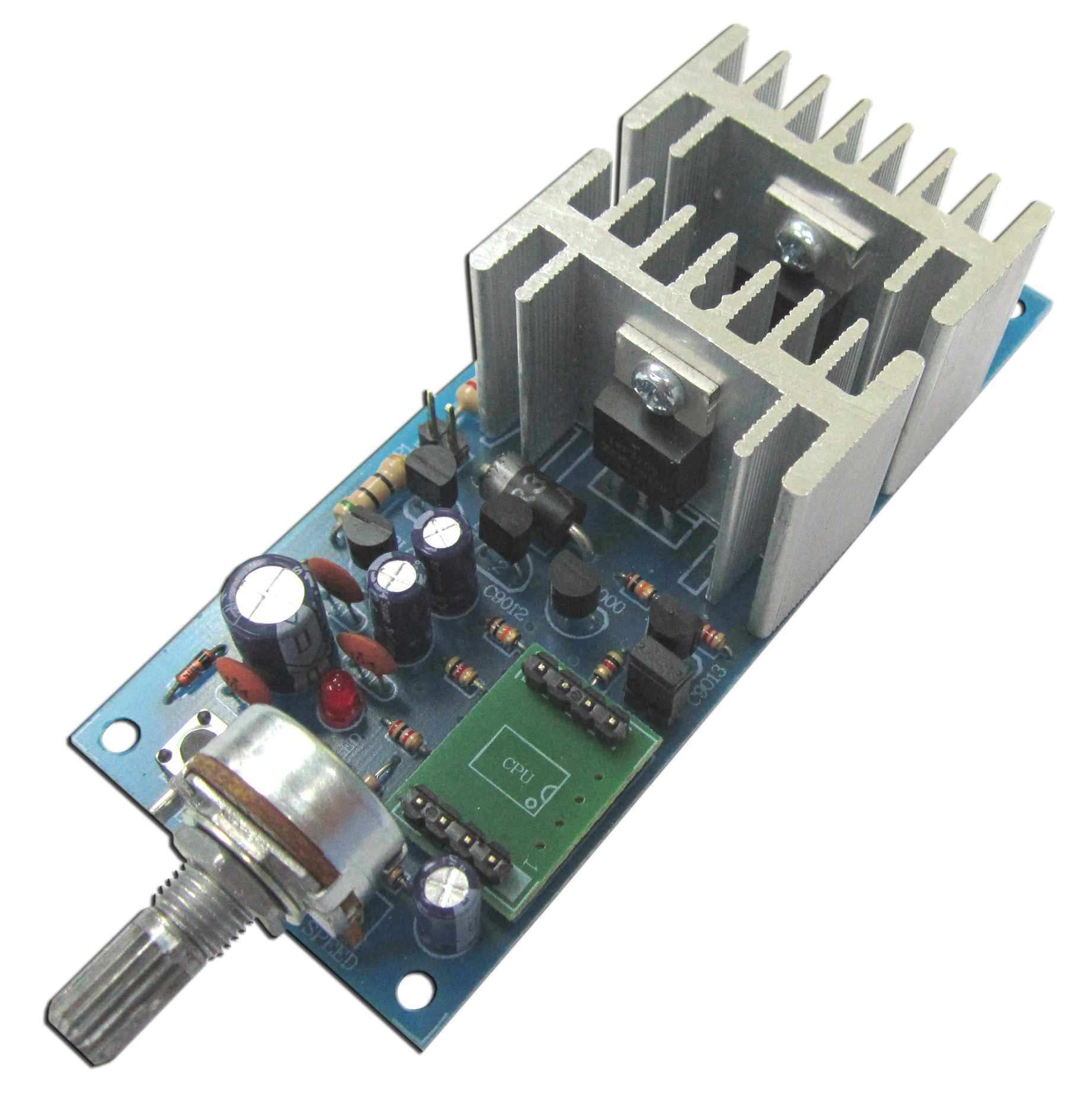

MX089: ควบคุมความเร็วมอเตอร์ DC 30 แอมป์ พร้อม Soft Start

วงจรนี้เป็นวงจรที่ใช้ไอซีไมโครคอนโทรลเลอร์เข้ามาควบคุมการทำงาน และมีระบบ Soft Start เมื่อจ่ายไฟครั้งแรกเพื่อป้องกันไฟกระชาก นอกจากนั้นยังมีวงจรควบคุมแรงดันและวงจรขับมอสเฟต เพื่อทำให้มอสเฟตทำงานได้ดีท้งความถี่สูงและความถี่ต่ำ และยังทนต่อสัญญาณรบกวนอีกด้วย

ข้อมูลทางด้านเทคนิค

- วงจรนี้ใช้ไมโครคอนโทรลเลอร์ในการควบคุมการทำงานของ PWM (Pulse Width Modulation) ในการควบคุมความเร็วมอเตอร์

- มีวงจร Soft Start เพื่อป้องกันไฟกระชาก เมื่อจ่ายไฟเข้าครั้งแรก

- มีวงจรควบคุมแรงไฟที่จ่ายให้ขาเกตของมอสเฟต เพื่อป้องกันแรงดันเกินและสัญญาณรบกวน

- มีวงจรขับมอสเฟต เพื่อให้มอสเฟตทำงานได้ดีทั้งความถี่ต่ำและความถี่สูงถึง 12.8 kHz

- ใช้ไฟเลี้ยงวงจร 8-30 โวลท์ดีซี (ขึ้นอยู่กับจั๊มเปอร์และมอเตอร์)

- สามารถควบคุมมอเตอร์ดีซีขนาด 8-30 โวลท์ กระแสสูงสุด 30 แอมป์

- สามารถปรับความเร็วมอเตอร์ได้ตั้งแต่ 0-100%

- ขนาดแผ่นวงจรพิมพ์ : 3.83 x 1.57 นิ้ว

+ สินค้ารายการนี้เป็นแบบชุดลงปริ้นท์

+ ดาว์นโหลดคู่มือการใช้งาน
